Philips FA 930 Reparaturen / Umbauten
die etwas Erfahrung mit Elektronik haben gedacht.
Ich weise ausdrücklich daraufhin, dass:
Hinweis
- ich keinerlei Haftung für das was Sie tun übernehme
- ich keinerlei Haftung für Vollständigkeit und Richtigkeit übernehme.
ACHTUNG
Netzspannung --> Lebensgefahr !
Unbedingt vom Stromnetz trennen.
| Ausbau der Frontplatine um Lämpchen zu ersetzten | ||||||||||||||||||
 |
||||||||||||||||||
1 |
Spannungsfrei machen! Netzstecker aus der Steckdose ziehen und neben das Gerät legen. |
|||||||||||||||||
2 |

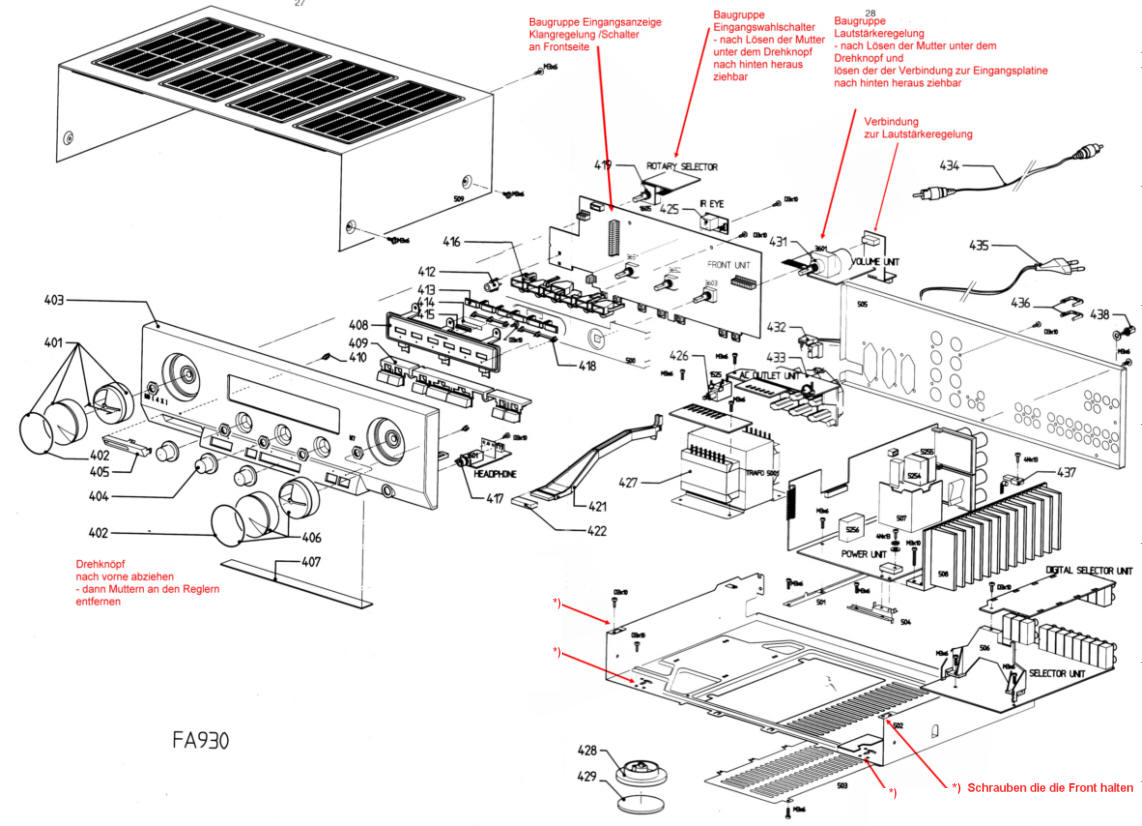

Aufschrauben des Gehäusedeckels - 2 Schrauben an jeder Seite - 5 Schrauben hinten |
|||||||||||||||||
|
Klick auf das Bild vergrößert es |
||||||||||||||||||
3 |

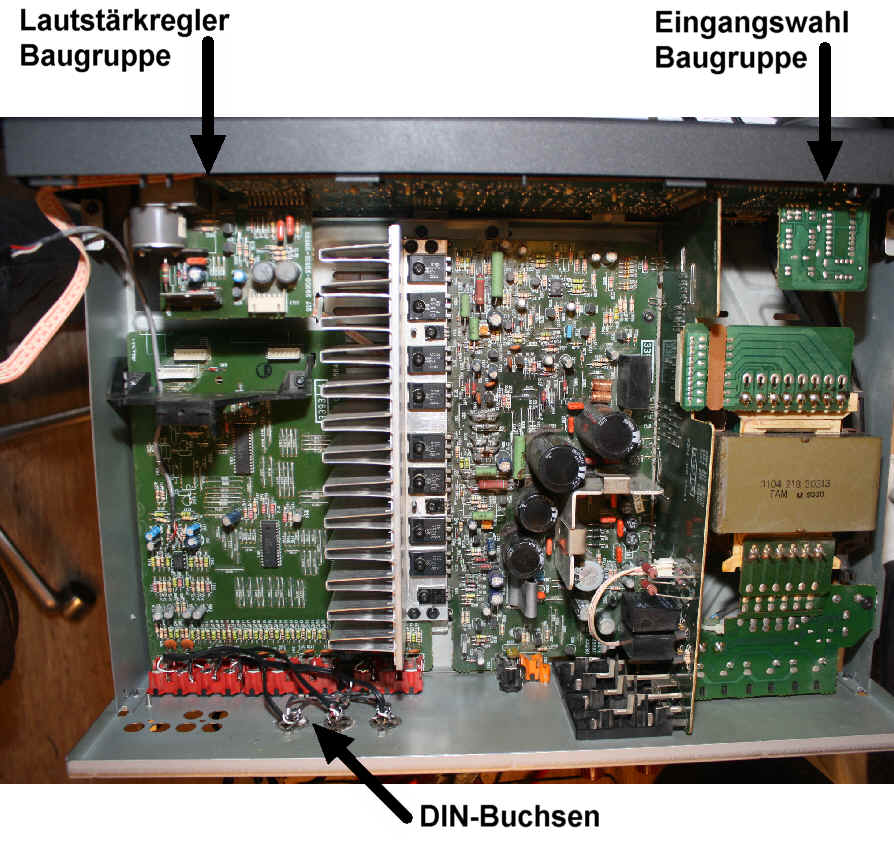

Ausbaunen der Baugruppe Lautstärkeregler bzw. Eingangswahl |
|||||||||||||||||
 |
 |
|||||||||||||||||
|
Klick auf das Bild vergrößert es |
||||||||||||||||||
 |
||||||||||||||||||
4 |

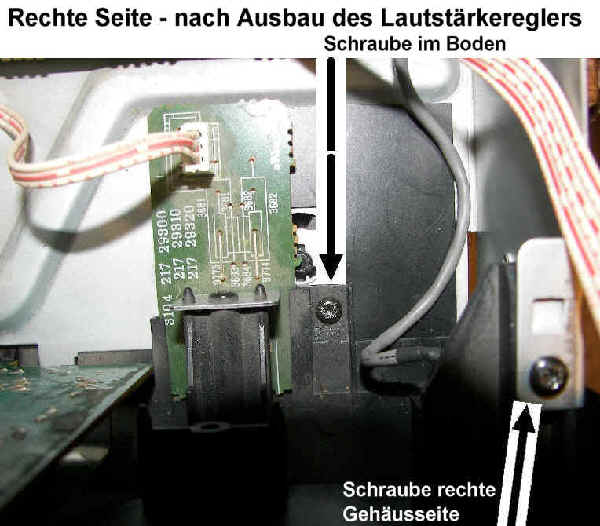

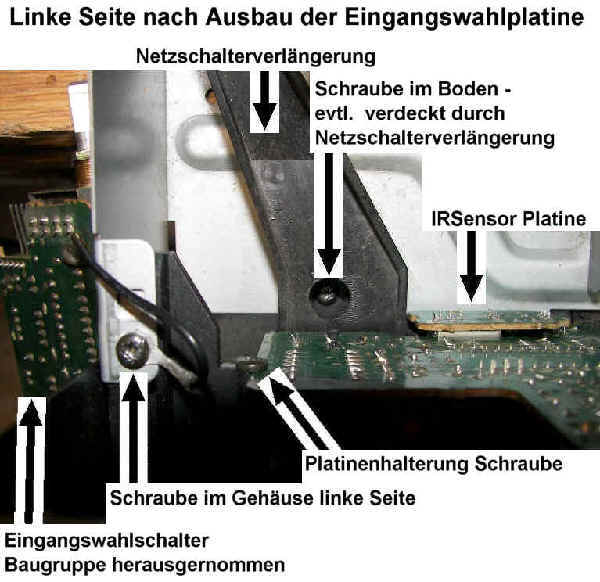

Die Fronteinheit heraus nehmen, dazu |
|||||||||||||||||
 |
||||||||||||||||||
|
Klick auf das Bild vergrößert es |
||||||||||||||||||
5 |
Knöpfe an klangregelung und Balance nach vorne abziehen, |
|||||||||||||||||
6 |
Fernbedienungs - Sensorplatine der Fernbedienug unten rechts ausbauen |
|||||||||||||||||
 |
7 |
Platine aus der Fronteinheit ausbauen |
||||||||||||||||
|
Klick auf das Bild vergrößert es |
||||||||||||||||||
8 |
Jetzt können die 12 v / 30 mA Lämpchen ersetzt (ausgelötet) werden. Oder gleich durch LEDs ersetzt werden. |
|||||||||||||||||
9 |
Zusammenbau in umgekehrter Reihnfolge, |
|||||||||||||||||
Lämpchen durch LEDs ersetzen
wenn man sich schon soweit durch den Verstärker 70FA930 geschraubt hat,
macht es sicher Sinn die Lämpchen, die gerne durchbrennen durch LEDs zu ersetzen.
Das geht relativ einfach:

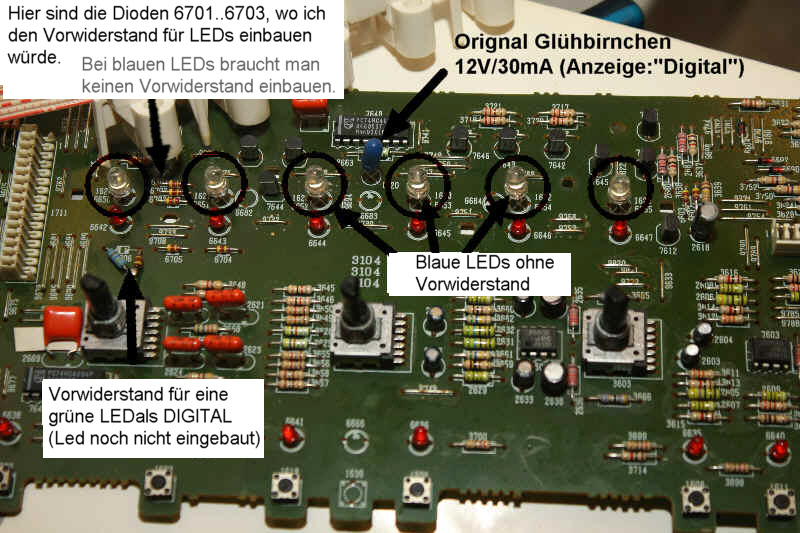

Die Birnchen durch Blaue LEDs ersetzen (Vorwiederstände sind nicht notwendig)
Oder Grüne LEDs mit den entsprechenden Vorwiderständen wie unten beschreiben einbauen.
Klick auf das Bild vergrößert es

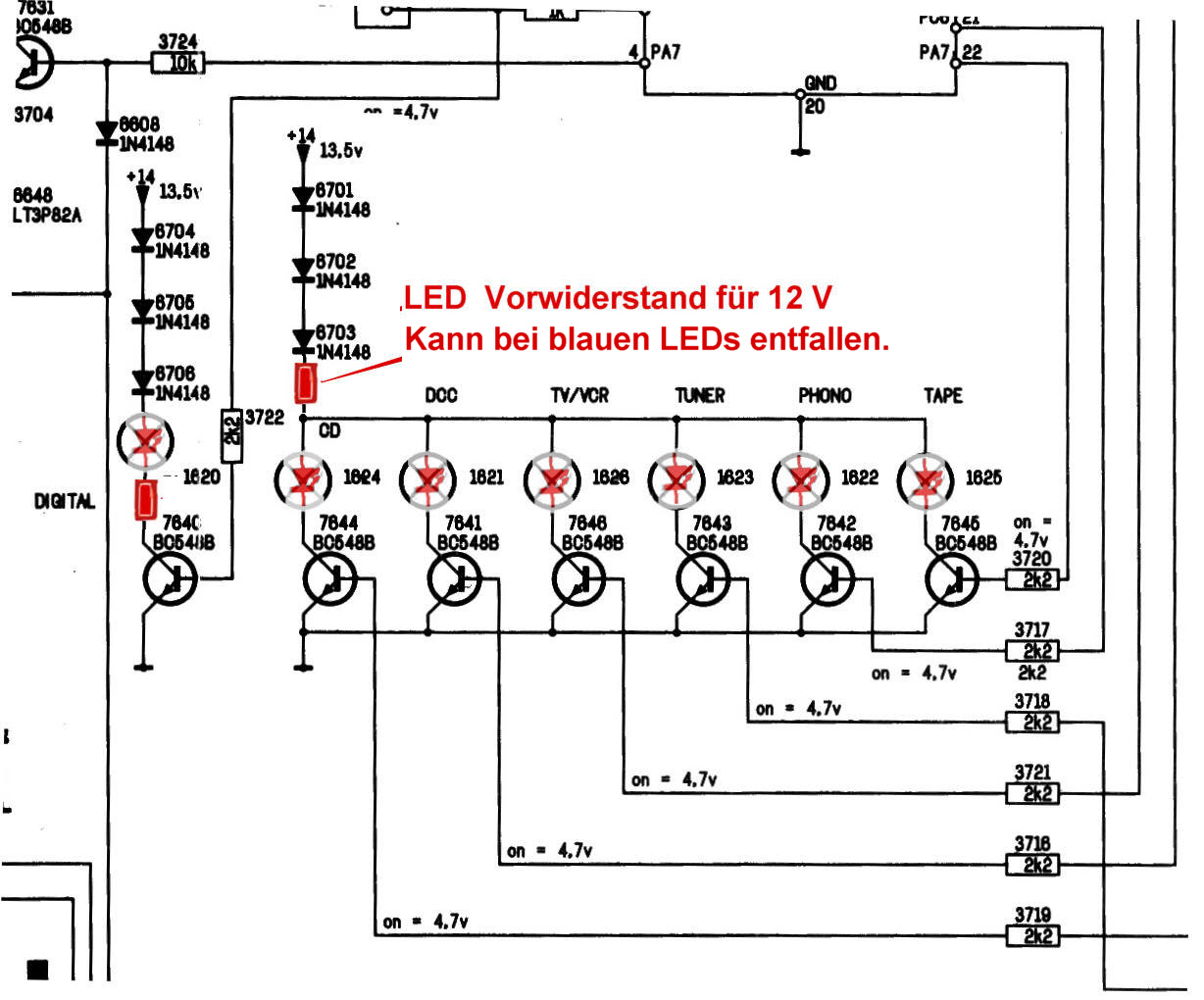

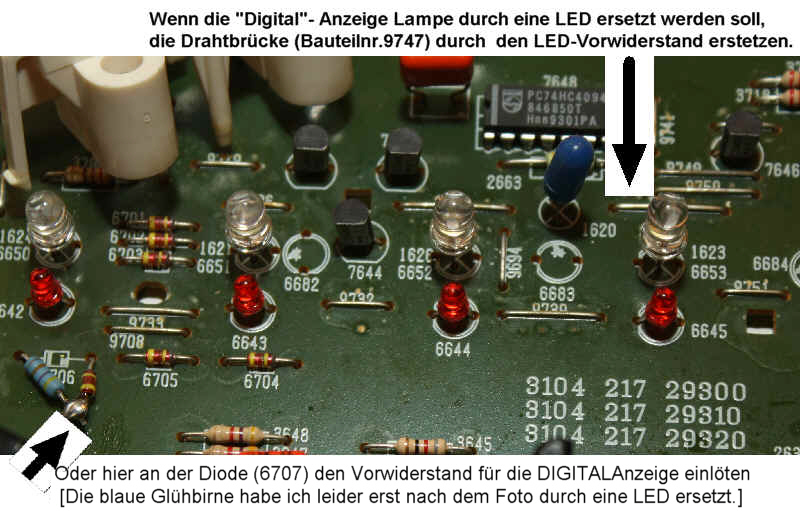

Die Dioden, Bauteil Nr 6703 bzw für die DIGITAL Anzeige 6706, einseitig auslöten und diese Unterbrechung dann durch den LED Vorwiderstand überbrücken.
LEDs richtig gepolt anstatt der Lämpchen einlöten.
Für das "Digital" Anzeigebirnchen kann alternativ die Brücke Bauteilnr. 9747 duch den LED Vorwiderstand ersetzen.
Tipp: Keine superhellen LEDs verwenden, diese sind hinterher einfach zu grell.
Bucsen für deutsche Tonband Maschinen
DIN Buchsen mit anpassung des Aufnahmepegels
Für meine Tonbandgeräte hatte ich mir ein Umschaltpult gewünscht. Durch das Internet bekam ich einen zweite (defekten**) FA930 sehr günstig. Diesen habe ich so umgebaut, dass er als Umschaltpult für 4 Bandmaschinen und einen Aux Eingang an meinem "Hauptverstärker" arbeitet.
**) die Brücke in den Prozessorbuchsen fehlte - daher kam kein Ton aus den Lautsprechern...
Klick auf das Bild vergrößert es

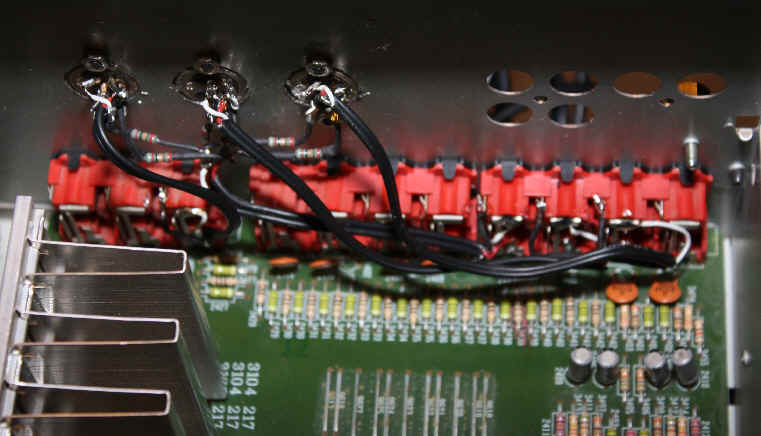

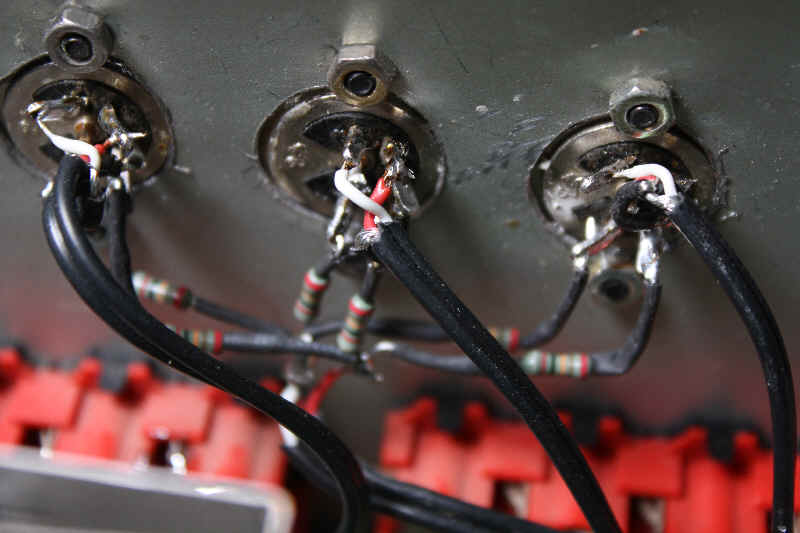

Die DIN Buchsen habe ich parallel zu den vorhanden Cinch Buchsen angelötet.

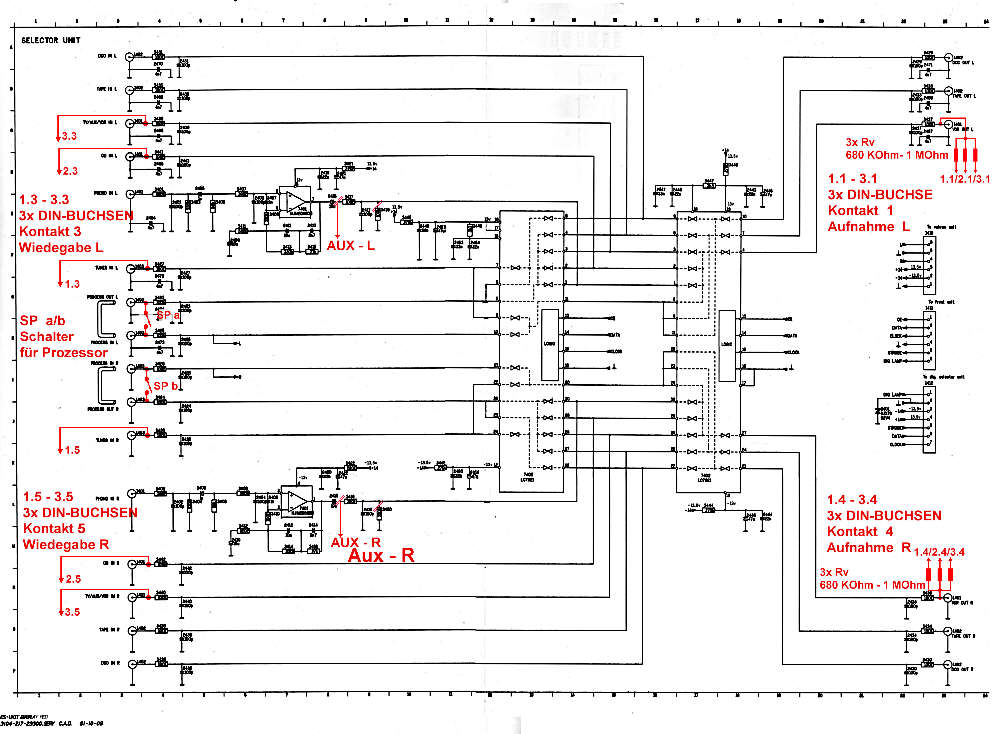

Für Aufnahme - Pegel Anpassung habe ich Widerstände an die DIN Buchsen (Kontakt 1 bzw 4) angelötet und diese dann auf den Tape Rec-Out Cinch Buchsen paralell geschaltet.
Klick auf das Bild vergrößert es

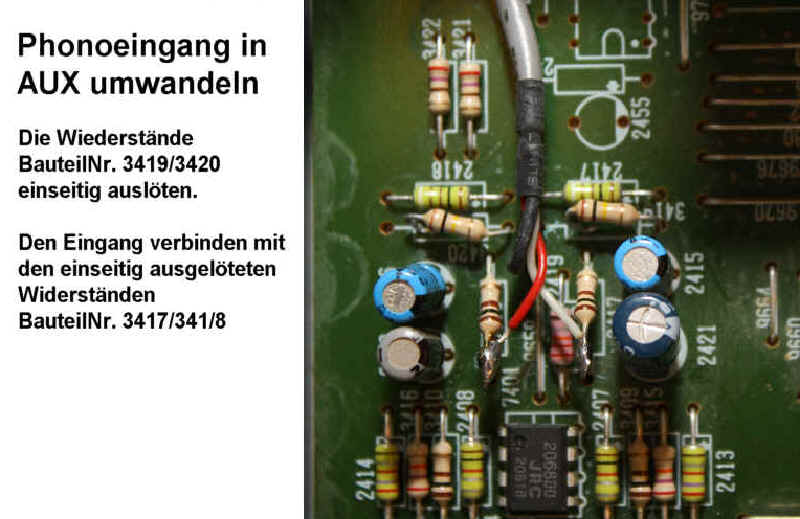

habe ich stillgelegt und zu einem
3,5 mm Klinken AUX-Eingang
auf der Front umgebaut.
Brücke in den Prozessor Buchsen (Cinch In/out)

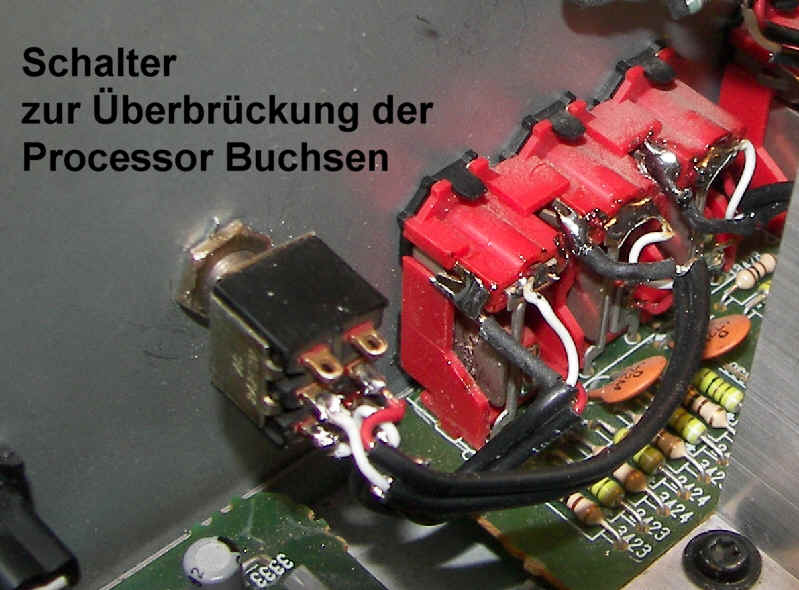

Bei meinem zweiten FA930 habe ich die Prozessor Buchsen durch einen Schalter gebrückt.
So habe ich das zur Wiedergae anliegende Signal , vor der Lautstärkeregelung zur Weiterleitug an meinem "Hauptverstärker" zur Verfügung und kann die Endstufe des zweiten FA930 auch ihne gesteckte Brücke für die Beschallung weiterer Räume nutzen.
Klick auf das Bild vergrößert es
Meine Anlage - Verschaltung
