Philips
|
 |
|||||
| FA 930 | ||||||
| HiFi Stereo Vollverstärker | ||||||
| Ausstattung | ||||||
| 2 x 80 W Sinus | ||||||
| 2 x 185 W Musik Leistung | ||||||
| XDA Technik, für besonders klaren und unverzerrten Klang | ||||||
| Digitale Quellenwahlschaltung (Jog -Rad) | ||||||
| Wiedergabe-Signalquelle und Rec-Out (Aufnahme) getrennt wählbar | ||||||
| ESI - Bus / Fernbedienung für alle 9xx HiFi Bausteine | ||||||
| Klangregelung abschaltbar | ||||||
| Vorverstärker und Endstufe auftrennbar (Equilizer Buchsen) | ||||||
| Leider kein Phono-MC-Eingang | ||||||
| Der Verstärker hat sechs analoge Eingänge. | ||||||

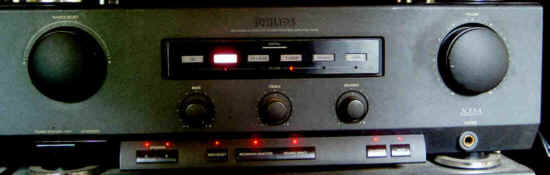

| Die Eingänge können durch Drehen an dem Linken Rad (JOG)eingestellt werden, es leuchten dann die entsprechenden Eingangsbezeichnungen in der Mitte auf. © ccw-ka.eu | ||||||
|
Durch mehrmaliges Drücken des Tasters Rec-Out (unten Mitte) wird der jeweilige Eingang, |
||||||
| Der Auto Select - Schalter aktiviert die ESI Funktion, d.h..wenn man am CD auf Play drückt schaltet der Verstärker auf CD, wenn man danach am Tuner eine Stationstaste drückt schaltete der Verstärker auf Radio und die Cd auf STOP |
||||||
|
Die Zeitschrift Stereoplay 2/1994 schrieb: |
||||||
|
>>
|
||||||
|
Schon das extravagante Äußere des FA 93ß verrät, er spielt im Kontext mit der Fernbedienug am liebsten in einer kompletten, gleichgesylten Philips Anlage...... mit der Wertung SPITZENKLASSE III (wie Marantz PM 35II bzw Marantz PM 62) ... • Klang CD - gut bis sehr gut Ausstattung - sehr gut |
||||||
| << | ||||||

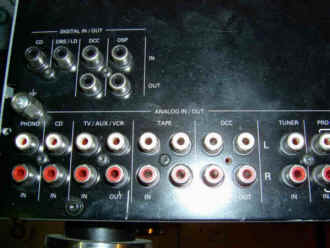

| Der FA 930 hat folgende Anschlussmöglichkeiten | ||||||
| analoge Eingänge | Phono MM |
 |
||||
| CD | ||||||
| Tuner | ||||||
| analoge Ein-/Ausgänge | TV / AUX / VCR | |||||
| Tape | ||||||
| DCC | ||||||
| digitale Ein- / Ausgänge |
CD (E) | |||||
| nur koaxial | DBS/LD (E) | |||||
| auf dem Bild | DCC (E/A) | |||||
| die 6 Buchsen oben links | DSP (E/A) | |||||
| Hinweis: | Die Digital - Buchsen sind - n u r - für digitale Überspielungen gedacht | |||||
| da der Verstärker keinen eigenen Digtalwandler eingebaut hat. | ||||||
 |
||||||
| Weiterhin sind folgende Anschlüsse vorhanden: | ||||||
|
4 Prozessorbuchsen:
|
zum Einschleifen eines Equalizers. | |||||
| Diese Buchsen trennen die Verbindung zwischen Vorverstärker und Endstufen. | ||||||
| Hinwies: | Ohne Equalizer müssen diese Bichsen verbunden werden ! | |||||
|

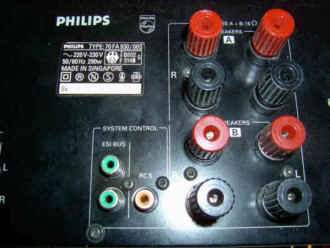

2 ECI Buchsen:
|
zum Durchschleifen der RC 5 / ESI - System Fernbedienung, | |||||
| womit alle Geräte der 900 Serie mit der Fernbedienung des FA 930 bedient werden können. | ||||||
| Auch die Geräte der Serie 900,die ohne eigne Fernbedienung ausgeliefert wurden wie z.B.der Tuner. | ||||||
| 1 RC 5 Buchse |
An die RC5 Buchse kann eine kabelgebundener Infrarot Empfänger als "Verlängerung" angeschlossen werden | |||||
| Das ist dann das, was andere Hersteller großspurig als "MULTIROOM" bezeichnen. | ||||||
| 2 Paar Lautsprecherbuchsen |
Diese sind gute Schraubklemmen in die auch dickere Lautsprecherkabel passen | |||||
| Die Lautsprechergruppen sind natürlich auf der Front und mit der FB schaltbar. | ||||||
 |
||||||

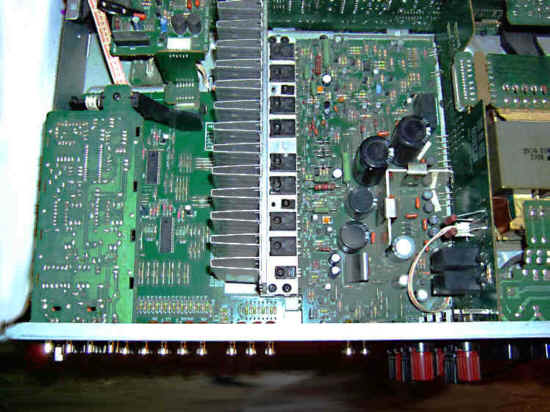

| Das Innenleben (Bild links): | ||||||
| Links unten: Digitalplatine (oben)- darunter Eingangswahlplatine |
||||||
| Mitte: Endstufenplatine |
||||||
| rechts: Trafo |
||||||
|
|
||||||
| Oberer Bildrand: Laustärke Reglung, Ton und Schalter sind direkt an das Frontpanel montiert |
||||||
| Ein kleines Manko - die Glühbirnen für die Anzeige des gewählten Eingangs sind auf eben dieser Platine aufgelötet und brennen halt irgendwann durch. |
||||||
| Es ist einen ganz schöne Schrauberei an diese dann heran zu kommen und ohne Lötkolben ist das Auswechseln unmöglich. | ||||||
| --> Siehe Reparaturen/Umbauten | ||||||
