Eine oder mehre Fotodioden (hier BPW34) erzeugen einen kurzen Spannungsimpuls mit dem ein Transistor oder Thyristor dann geschaltet wird und damit den Blitz zündet.
.
Diese Schaltung ist nur für neuere Blitzgeräte die am Kontaktschuh eine Spannung von max. 6 V haben.
Bei älteren Blitzgeräten können hier 150 V und mehr anstehen. In diesem Fall muss eine Schaltung mit einem Triac aufgebaut werden. Die rechte Schaltung funktioniert problemlos an "alten" Blitzgeräten. Durch den Gleichrichter ist der Anschluss des Blitzes unkritisch.
Hier einige von mir gebaute Tochterblitzadapter mit der einfachen Schaltung
in einem Blitzadapter von Mittenschuh auf Kabel (geöffnet)
ein umgebauten Blitzadapter
die Slave Elektronik befindet sich, mit Klebstoff versiegelt, am Ende des Kabels, an der anderen Seite eine Blitzanschluss Buchse
Tochterblitzauslöser mit Unterdrückung
des Mess- Vor- oder "Anti Rote Augen"- Blitzes.
Viele digitale Kameras lösen vor der eigentlichen Belichtung einen kurzen „Vorblitz", zur Entfernungs- und oder Belichtungsmessung aus. Leider lösen die o.g. Tochterblitzauslöser schon mit diesem Vorblitz aus.
Siehe hierzu: ELEKTOR Tochterblitz für digitale Kameras
Von Lesern für Leser, erschienen in Ausgabe 432, Dezember 2006 die Idee hier: Blitze zählen
Weitere Lösung für dieses Problem findet man bei c't 9/2005, S. 218Tochterblitz - mit Vorblitz Erkennung diese baut auf "Verzögerung".
.
Im Netz fand ich bei IXUS-World unter den Workshops "Ein Slaveblitz für die IXUS-Serie" eine einfache Lösung.
Tochterblitzauslöser auf den zweiten Blitz
Benutzt wird ein DUAL FlipFlop 74HC74 als Zähler
Mit dem ersten (Vor-) Blitz wird der Clockeingang auf high gesetzt und das erste Flipflop geht hiermit am Ausgang Q1 auf high
Q1 ist mit dem Eingang des zweiten Flipflops verbunden und somit steuert das zweite Blitzsignal dessen Ausgang auf High, womit der Thyristor gezündet wird.
Die invertierten Ausgänge der Flipflops sind mit dem Reset verbunden.
Diese entladen einen 4,7uF Kondensator über den 33 KOhm Widerstand, was dazu führt, dass sich die Schaltung nach einiger Zeit in den Ausgangszustand zurück setzt.
Die Lösung auf IUXUS World hat noch zusätzlichen einen Betriebsarten Umschalter: Slave auf den ersten Blitz / Slave auf den zweiten Blitz.
Stückliste
1x IC 74HC74 /7474
2x Dioden N4148 o.ä.
1x Phototransistor BPW40
1x Tyristor 2N5064
1x Led
1x
1x
2x
1x
Ohm
KOhm
KOhm
KOhm
470
1
33
100
1x 4,7 uF / 25V Elyt
1x 2 nF Keramik

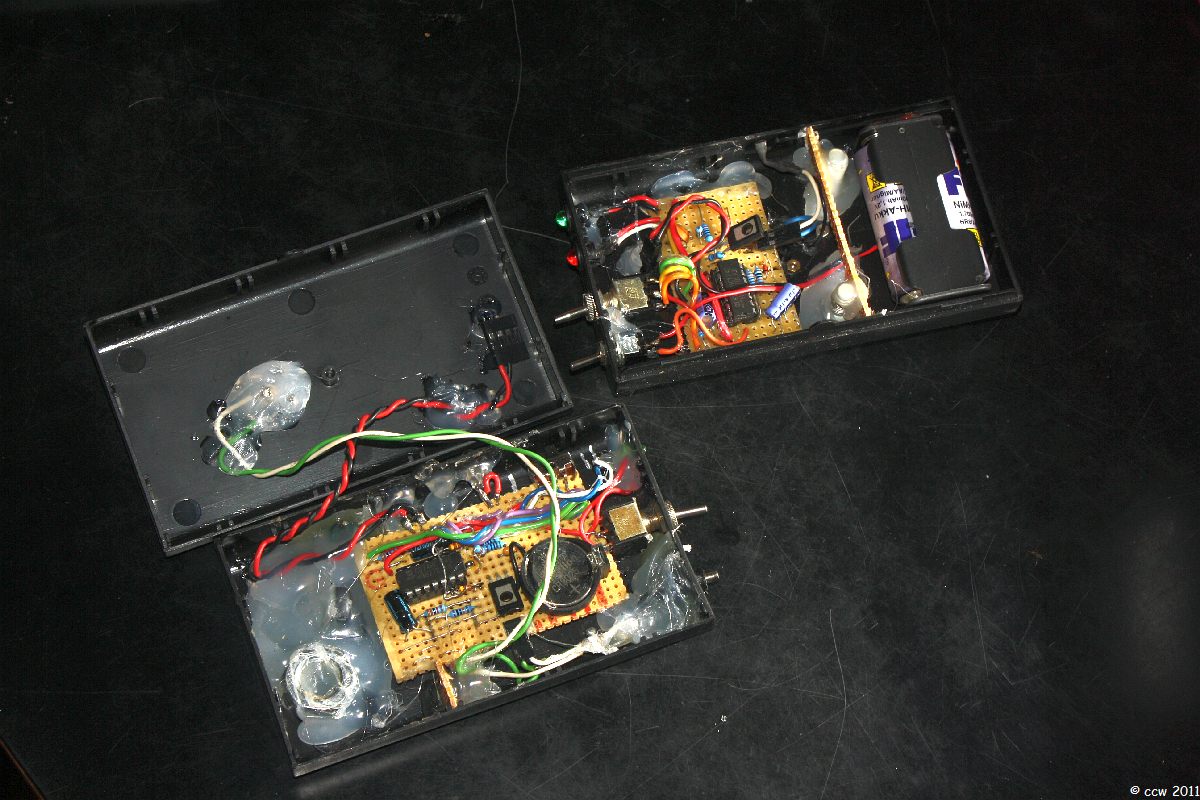

Schnell waren mehrere dieser Blitzauslöser nachgebaut.
Die entsprechenden Blitz Buchsen bzw Blitzschuhe waren zuerst ein Problem, da diesi mir bei ebaiee einfach zu teuer waren
Hier fand ich beim Gang über Flohmärkte eine Lösung.
Alte analoge Plastikkameras mit Blitzfuss gibt’s für weniger als 1 Euro zu kaufen.
Der Blitzfuss ist meistens geschraubt und somit ruckzuck umgebaut.
Alternativ habe ich den ganzen Teil des Plastikgehäuses ausgeschnitten und verwendet
auf dem Bild links das gelbe Teil

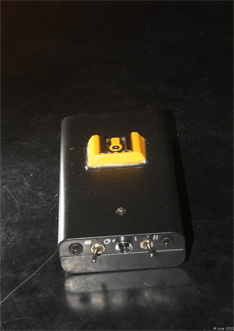

Vorne die Bedienungselement (v.l.n.r.)
Betriebskontroll Led, Einschalter, Photozelle, Betriebsartenschalter, Konroll Led
darüber auf dem Deckel: Synchronbuchse und Blitzschuh

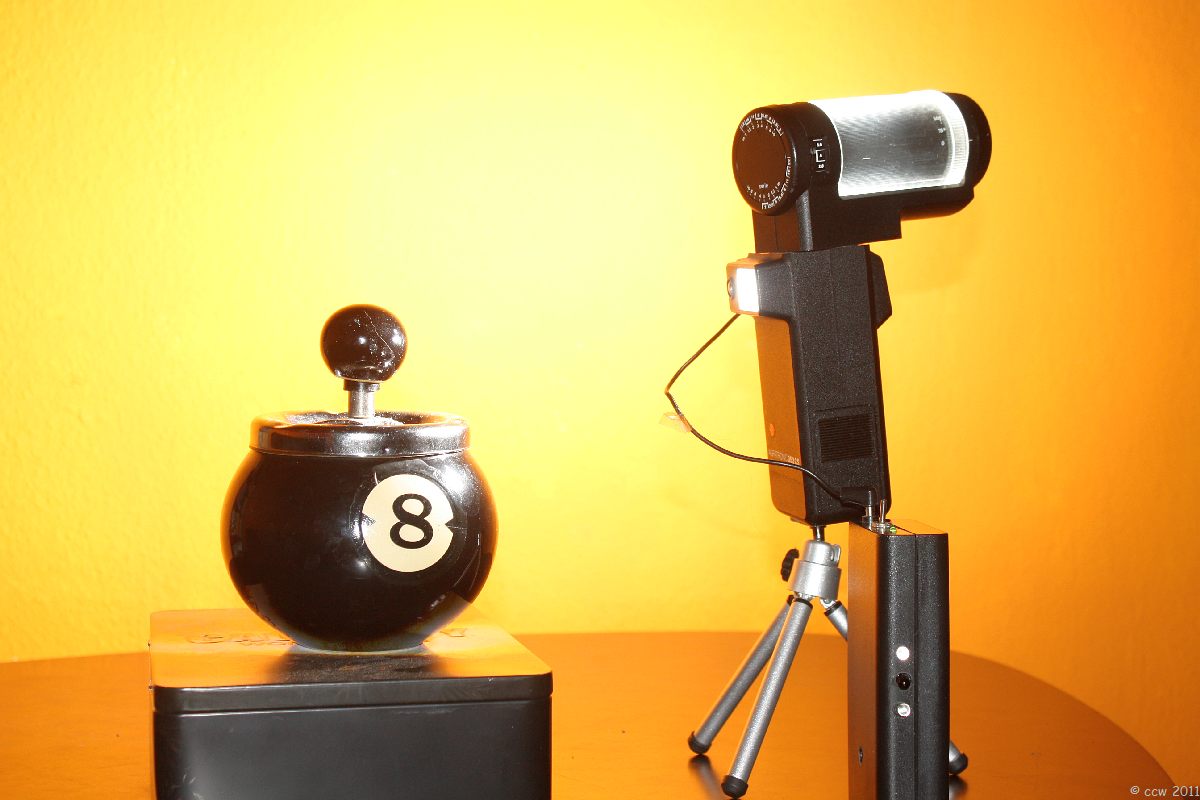

Bei den ersten Bildern hatte ich Probleme mich an die richtige Belichtung heran zu tasten.
Manche der alten Blitzgeräte (besonders die ohne SCA) arbeiten mit über 300 Volt an den Zündkontakten und dürfen nicht direkt an moderne Kameras angeschlossen werden.
Digitalkameras können beschädigt werden!
