| Umbau auf manuelle Leistungsregelung |
 |
beim Braun F 900 Profesional | |||||
|
|
Hier geht es zur orignal Site
|
||||||
|
eine Übertragung von http://garazs.de/fenytech/studiovaku.html
aus dem Ungarischen ins Deutsche |
 |
© 2005.01.15. Garázs Audió & Szegecs
|
|||||
|
Warnhinweis Ein Blitzgerät arbeitet mit Hochspannung ! Die Kondensatoren behalten ihre Ladung auch nach dem Abschalten! Besondere Vorsicht ist geboten, wenn das Gerät geöffnet eingeschaltet wird und danach ! . |
|||||||
|
Nach einer Einleitung über Computerblitze kommt der Autor zur Umbau Anleitung: Ansatz Leistungsregelung |
|||||||
| Leider schweigt er sich über das Auseinandernehmen des Blitzkopfes aus. | Die Schaltung im Braun F 900/910 ist mit einem Phototransistor realisiert.
Dieser ist ein variabler Widerstand, abhänig vom einfallend Licht. In der Orignalschaltung wird diese Lichtmenge mechanisch durch das Vorstellen von entsprechende Graufilter, passend zu den Blendeneinstellungen, gesteuert |

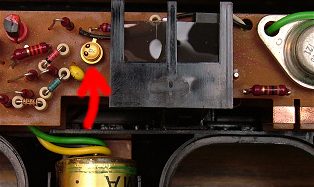

 der Pfeil zeigt den Phototrasistor rechts daneben die Graufilter Copyright Bild : GARÁZS AUDIÓ |
|||||
|
Diese Widerstandsfunktion des Phototransistors kann auch zur Leistungsreglung des Blitzes direkt genutzt werden. |
Copyright Bild : GARÁZS AUDIÓ | ||||||

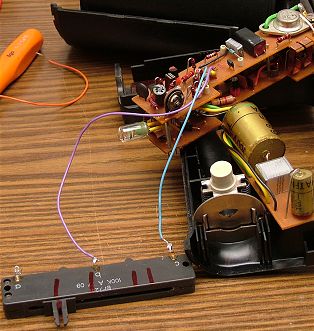

| Test Aufbau mit Regler zur Ermittlung der Widerstandswerte |
|
||||||
| . | |||||||
|
Dazu wird die Ermitter / Kollektor Strecke des Photoransistor durch ein Potentiometer, oder feste Widerstände ersetzt. |
Der Autor der Site fand so folgende Werte | ||||||
| Minimal 4.7 kOhm |
|||||||
| mittel 15 kOhm (17 kOhm) |
|||||||
| stark 47 kOhm (52 kOhm) |
|||||||
| Schalter zum Einstellen der Leistung | |||||||
| . |  Copyright Bild : GARÁZS AUDIÓ |
||||||
| Er verbaute einen Drei-Wege-Schiebeschalter mit Festwiderständen. |
|||||||
| Für volle Leistung (100%) benötigt man keinen spezielle Schalter, da diese durch Auschalten der "Computerfunktion" am original Schalter des Brauns eingestellt werden kann. |
|||||||
|
.
|
|||||||
|
|
|||||||
|
