Demontage einer EOS 5

DISCLAIMER / WARNUNG :

Die folgende Beschreibung ist rein informativ!
Der Autor/Übersetzter übernimmt keinerlei Garantien oder Gewährleistung auf die Richtigkeit und Vollständigkeit der Informationen bzw keine Haftung für irgendwelche sich aus diesen ergebenden Schäden an der Kamera.

Das Aufschrauben der Kamera und alle Änderungen an der Kamera geschehen immer auf eigens Risiko!

Vorbemerkung

Besorgen Sie sich ein gutes Uhrmacher Schraubendreherstet.

Ein billiges birgt immer die Gefahr, dass die Schraubenköpfe unwiderruflich beschädigt werden und die Kamera damit nicht mehr auseinander genommen werden kann und somit kein Service mehr möglich ist.

Tipp:
Nehmen sie sich mehrere Blätter weißes Papier und zeichnen sie auf diese die Umrisse der Kamera ab.
Benutzen Sie dies Zeichnung um die Plätze der Schrauben zu markieren, wenn sie diese lösen. Am Einfachsten geht das, indem sie die Schrauben auf den Zeichnungen da ablegt, wo diese demontiert wurden.
Dies ist wichtig, da es viele verschiedene Schrauben, sowohl in der Länge wie auch in den Gewinden gibt

Zurück zur EOS 5 Startseite

Sorgen Sie für Erdung.

Am besten durch einen Erdungsarmband
Die Kamera enthält elektronischen Bauteil die durch statische Elektrizität zerstört werden können.
Ersatzweise: berühren sie die Heizung oder ein Wasserrohr vor und während der Reparatur der Kamera..

.

Zur Tat ... bevor es ans Schrauben geht.
1

Film aus Kamera herausnehmen
2 Blitz ausfahren und geöffnet lassen!
3 Batterie aus Kamera herausnehmen und Batteriefach offen lassen
4 Kameratragegurt und die Gummiaugenmuschel am Sucher abnehmen

Zurück zur EOS 5 Startseite

5 Vorsichtig folgende Schrauben heraus drehen

Achten Sie darauf die Schraubenköpfe nicht zu beschädigen.
  1. die Schraube die sich im Blitzgehäuse rechts hinter dem Canonlogo befindet
  2. die Schraube über der Öse des Kameratragegurtes rechts

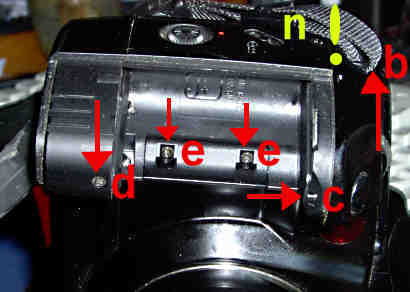

  3. die silberne Schraube im Batteriefach unter dem Auslöser
  4. die Schraube unten im Batteriefach
  5. die beiden Schrauben die normalerweise von der Batterie verdeckt werden

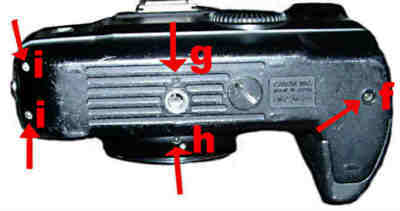

  6. die Schraube auf der rechten Seite der Bodenplatte (unter dem Handgriff
  7. die Schraube über dem Stativanschluß
  8. die Schraube vorne an der Objektivbefestigung
  9. die beiden Schrauben links an der Bodenplatte
  10. -.-

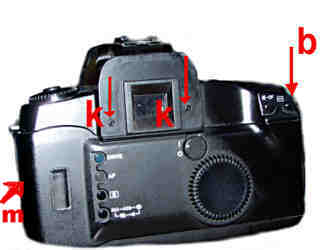

  11. die zwei Schrauben rechts und links vom Suchereinblick - die normalerweise durch die Gummi Augenmuschel verdeckt werden.
  12. die zwei Schrauben rechts und Links über dem Objektiv Anschluß
  13. die zwei Schrauben über und unter der Rückwand Entriegelung lösen, aber nicht ganz heraus drehen
  14. Beachten sie, dass die Schraube über dem Rückspulknopf nicht gelöst wird.

Zurück zur EOS 5 Startseite

6

Jetzt können Sie vorsichtig die Bodenplatte abnehmen.

Achtung: nicht die Platine bzw. Kondensatoren berühren
diese gehören zum Blitz und sind durch das Ausfahren mit ca. 300 Volt geladen,
das reicht für einen ordentlichen Schlag.
7 Das vordere Gehäuseteil kann abgenommen werden.
Wenn es auf der linken Seite hakt,
die beiden Schrauben am Entrieglungs-schieber vorsichtig noch etwas weiter lösen -
aber nicht ganz heraus drehen.
8 Das Gehäuse Oberteil kann vorsichtig nach oben abgenommen werden.
Ziehen sie die Flachbandleitung auf dem Sucher aus der Verbindung.

Hierzu den oberen Teil dieser Verbindung nach oben klappen, dann wird das Flachbandkabel frei kommen. Den Rest der Kabel können sie für die Reparatur des Haupteinstellrades an ihrem Platz lassen.
Achten sie darauf die Kabel nicht abzureißen!
