Telefunken MC 2400 Bedienung

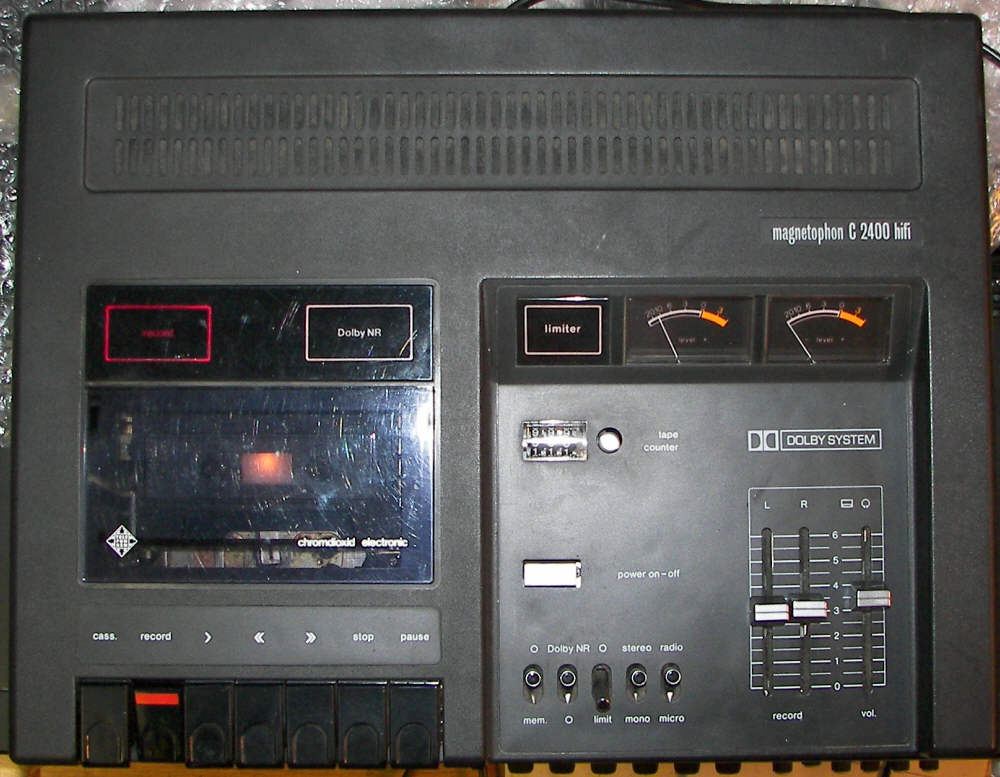

Die Toplader der Serie MC 2200 - 2500 sind einfach zu bedienen. Die klar gegliederte Aufteilung der Bedienungselemente, Links Laufwerkssteuerung , Mitte Einstellungen, rechts Aussteuerung / Lautstärke, hilft dabei. Der große, farblich abgesetzte Netzschalter ist zentral auf dem Bedienfeld angeordnet. Alle Funktionen sind nur von oben zugänglich Nur die Aussteuerungsinstrumente sind leicht gekippt eingebaut, sodaß diese auch von vorne abgelesen werden können. Die Aussteuerung erfolgt automatisch (Limiter) oder mit den beiden langen Schiebereglern auf der rechten Seite.
Der dritte etwas abgesetzte Schieberegler bestimmt den Ausgangspegel, sowohl an der Kopfhöhrerbuchse wie an der rückseitigen DIN Buchse. Drei große Anzeigeleuchten zeigen den v.l.n.r. - AUFNAHME, DOLBY und LIMITER Diese Buchse ist eine DIN Kombibuchse [Radio] und ist in einer abgedecketen Aussparrung an der Rückseite. Auf der Frontseite sind eine DIN Mikrofonbuchse , sowie eine DIN Kofhöhrerbuchse (Würfel 5). Die Bandsorteneinstellung erfolgt automatisch [CrO2/Normal] Das MC 2500 hat dann anstatt des Stereo/Mono Umschaltes einen Schalter für die Bandsorte FeCr bekommen.
Der einzige Unterschied in der Bedienung zwischen den verschiedenen Modellen ist die Schalter Stellung:

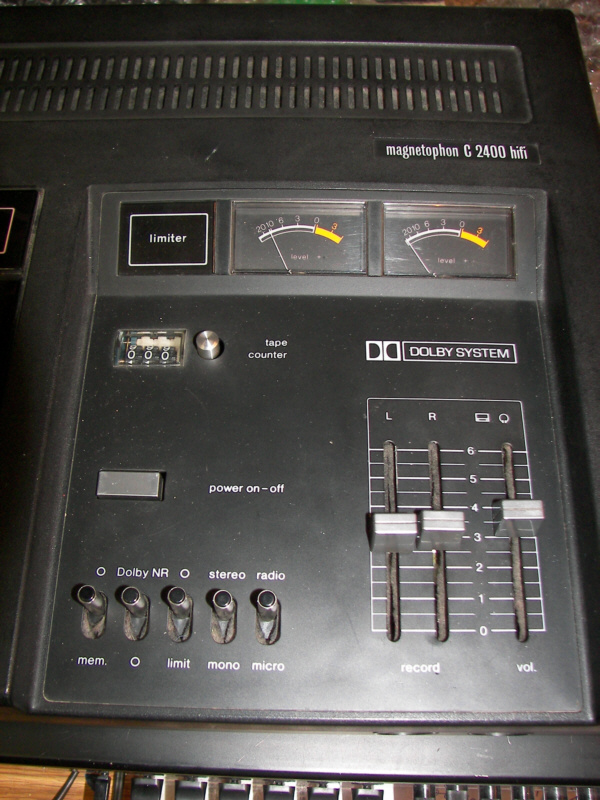

	Bei den Modellen MC 2200 bzw. 2400 stehen alle Schalter wie folgt

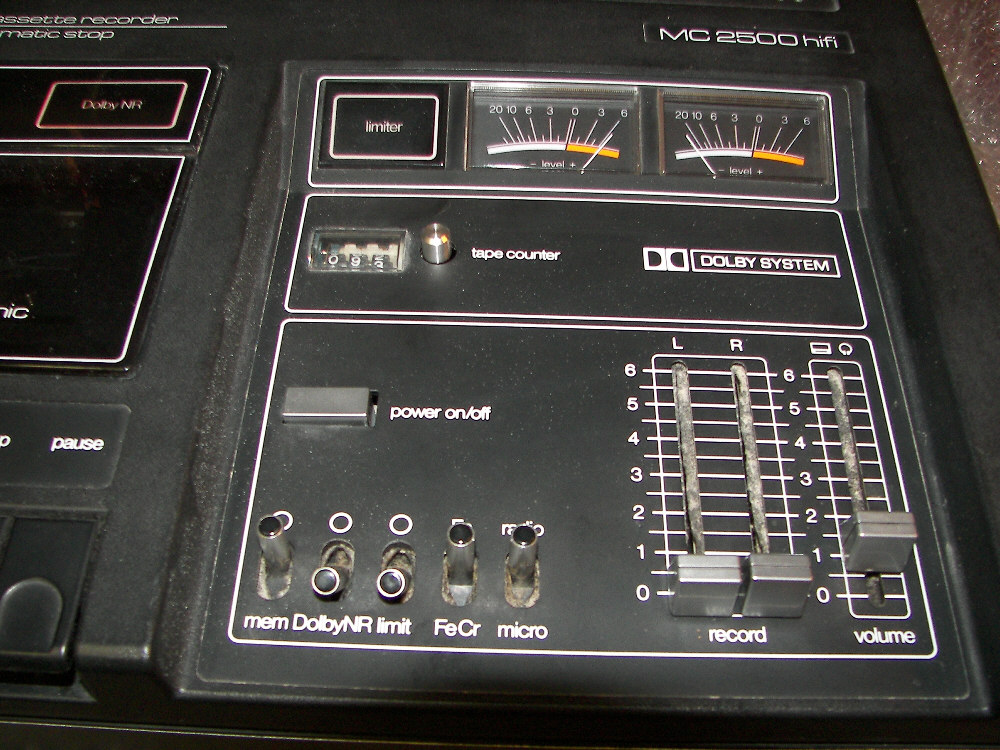

				jedoch beim MC 2500 ....
	Memory / Nullstop Dolby Limiter/Automatik Mono Mikrofon Eingang	aus ein aus aus aus	senkrecht - gerade senkrecht - gerade senkrecht - gerade senkrecht - gerade senkrecht - gerade	Memory / Nullstop Dolby Limiter/Automatik Bandsorte- FeCr Mikrofon Eingang	aus ein aus aus aus	senkrecht - gerade gekippt senkrecht - gerade senkrecht - gerade senkrecht - gerade
