Braun F 900 Professional |
 |
||||
Braun VarioControl |
 |
||||
|
.
|
|||||
|
Der Vario Control steuert ausschließlich Geräte des Typs F900/910.
(gleichzeigt betrieben Zusatzlampenstäbe FZK900 können nur durch deren eigene Computer gesteuert werden!) Er hat hat drei Funktionen |
|||||
| 1 - erweitern des "Computer" Bereichs d.h. mit dem Vario Control hat man 8 "Automatik" Blenden |
|||||
|
2 - Mittenkontakt
d.h. das Vario Control kann einfach in den Blitzschuh der Kamera gesteckt werden |
|||||
| 3 - Entfesselung des Blitzes - oft Vergessen - d.h. der Blitz kann bis zu 3 Meter von der Kamera entfernt werden |
|||||
|
Bedienungsanleitung (Klick auf da Bild)
|

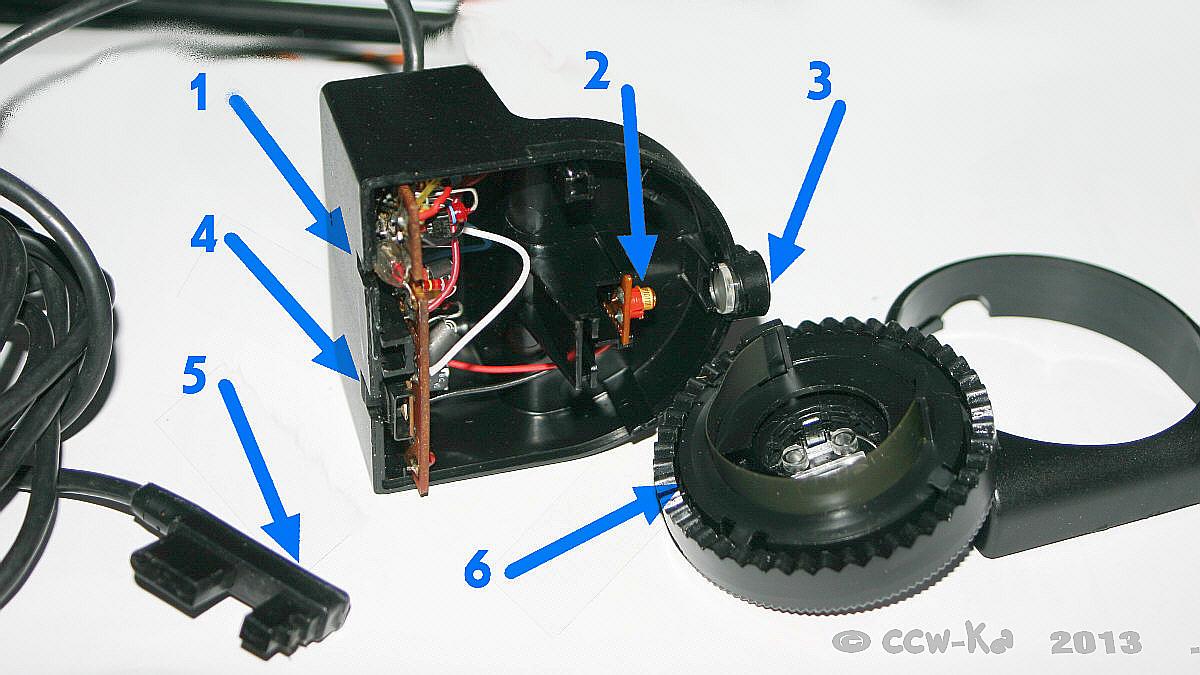

1
|
Blitzbereitschaftsl Leuchte / darunter gib es eine kleine Belichtungskontrollleuchte
|
|||
|
2
|
Phototransistor der durch 6) abgedunkelt wreden kann
|
||||
|
3
|
Lichteintritt Sensor
|
|
|
|
|
|
4
|
Schalter Vario Control Ein (rot) / Aus (= Vollleistung)
|
||||
|
5
|
Stecker zum Blitz - dieser lässt sich nur bei ausgeschaltetem Computer anstecken
|
||||
|
6
|
Der Graukeil zur "elektonischen" Steuerung der Lichtmenge
|
||||
|
Nicht sichtbar unten
|
Blitzfuss mit Mitten- und Kabelkontakt (Buchse für entsprechendes Kabel) und einem Taster zur manuellen Blitzauslösung
|
||||
| Mein Vario Control ist leider defekt, er ist auseinander gebrochen.. | |||||
| Auf der anderen Seite ist das aber auch gut, denn so kam ich an das Innenleben. Die Variocontrol Einheit ist aus Kunsstoff und "nur" zusammen gesteckt. |
|||||
| Ich glaube, wenn ich diesen hätte öffnen wollen, wäre er genauso defekt. Duch einen Sturz sind die vordern beiden Klammern abgebrochen und das wäre beim Öffnen sicherlich auch geschehen. | |||||
| Die Lichtmenge wird, genau wie beim Blitz selbst, duch einen Phototransistor gemessen. Die Empfindlichkeit dieser Schaltung wird durch einen in den Strahlengang eingebrachten graufilter gesteuert. | |||||
| . | |||||
| . | |||||
|
Die Sync-Spannung beträgt bei meinem F910 ca. 22 Volt,
ist somit für aktuelle Digitalkameras zu hoch! |
|||||
|
.
|
|||||
|
.
|
|||||
|
. |
|||||
|
. |
|||||
