FD (N)  - Objektive

Technisches

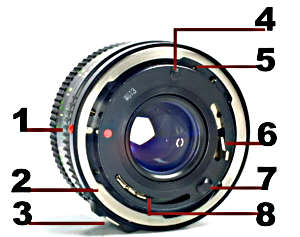

Das FD (n) Bajonett besitzt folgende Elemente:
1
Markierung
- zum Ansetzten des Objektives
2
Bajonett Verschluss
- zum Ansetzen bzw. Lösen des Objektives wird dieses als ganzes ein- bzw. ausgedreht.
- Bei den alten FD Objektiven ist dies als ein silberner Ring aufgebaut, der gedreht werden muss.
3
Bajonett Verreigelung
- zum Lösen des Objektives muss dieser Knopf gedrückt werden.

4

????
5

Automatikstift
- dieser kleine Pin wird ausgefahren wenn am Objektiv die Blende in der Automatik Stellung verreigelt ist.
6
Blendenübetragungs Hebel
- mit diesem Hebel schließt die Kamera die Blende bei der Aufnahme.
- kann für Arbeitsblenden Zeitautomaik eingerastet werden.
- bei den CANON - FL Objektiven fehlt diese Feature.
7
Kompensation für größte Blendenöffnung
- teilt dem Belichtungsmesser die Anfangsöffnung des Obejektives mit.
8
Blendensignalhebel
- dient der Kamera zur Einstellung der Blende aus die bei Belichtung eingestellt werden soll.
- bzw übermittel eingestellte Blende in an den Belichtungsmesser der Kamera.

Zurück zu Objektiven

Die neuen FD Objektive können
nicht im "Automatikmodus"
an Canon KamerasTypen
Pellix / Ftb / FX / FT angesetzt werden.

d.h. man muß diesen vor dem Ansetzten "ausschalten"
oder an der Kamera eine eine kleine Modifikation durchführen
