Uher Varicord 263
Anschlüsse

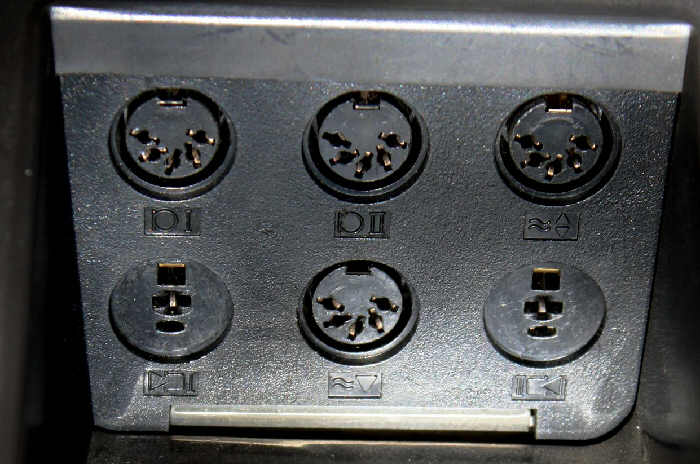

Das Variocord folgende Anschlussbuchsen auf der Rückseite
(v.r.n.l)
obere Reihe: Mikrofon I | Mikrofon II | DIN Ein- / Ausgang wobei Ein/Ausgang:
DIN Normbuchse 5-polig Aufnahme/Wiedergabe

Zum Anschluß von Mono- oder Stereo-Rundfunkgeräten oder Verstärkern mit entsprechend geschalteter DIN Normbuchse
für Aufnahme und Wiedergabe
Buchsenkontakte 1 und 4
 Eingangsspannung:
2 mV bis 1 V
Buchsenkontakte 3 und 5
bei Aufnahme
 Eingangsspannung:
50 mV bis 10'V

Buchsenkontakte 3 und 5
bei Wiedergabe

 Ausgangsspannung:
0,775V (OdBrn)
Untere Reihe: Lautsprecher I | DIN hochpegel EIngang (Phono) | / Lautsprecher II
Die Din Lautsprecherbuchsen dienen zum Anschluss von externen Lautsprecher und Abschaltung der internen Lautsprecher

ACHTUNG Richtig ausschalten ....
es ist extrem wichtig
beim Abschalten der Maschine
auch den Funktionswähler
für die Bandgeschwindigkeit
auch auf "0" zustellen.
schaltet man das Gerät mit einer eingestellter Geschwindigkeit einfach ab, d.h. nur auf Stop oder entnimmt das Band (Bandstopp) und lässt die Maschine dann so mit eingestellter Bandgeschwindigkeit länger stehen, leides das Hauptantriebs - Reibrad zwischen der Schwungmasse und dem Motor, da es dann permanent an einer Stelle mit Federspannung angedrückt wird.
Dies führt zu einer Deformierung des Antriebrades und diese wiederum gibt dann Geräusche und Gleichlaufschwankungen.
Dieses Reibrad wieder Rund zu bekommen, sei es mit Schleifarbeit oder durch ein Ersatzteil ist (2006) nicht mehr so einfach.
