Plattenspieler Tipps und Tricks
1. Schritt :
Ausbalancieren des Tonarmes mittels verdrehen des Gegengewichtes
2. Schritt:
Einstellen des vordern Teiles am Gegengewicht auf den roten Strich
3. Schritt:
Einstellen der Auflagekraft durch verdrehen der Kombination Gegengewicht und Einstellring im Uhrzeigersinn - wobei die kurzen Striche 0,5 N, die langen 1 N bedeuten
4. Schritt:

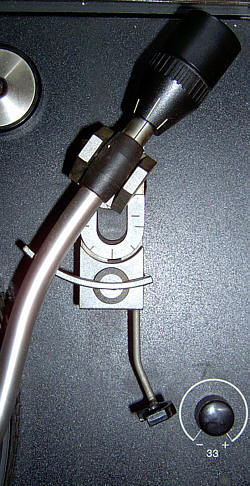

Antiskating wird mittels des kleinen Schiebers Zwischen Basis und Tonarbank eingestellt - die Markierungen stehen wie beim Gegengewicht für N
|
Probleme der Telefunken S 500/S 600 Modelle:
|
|||||||
 |

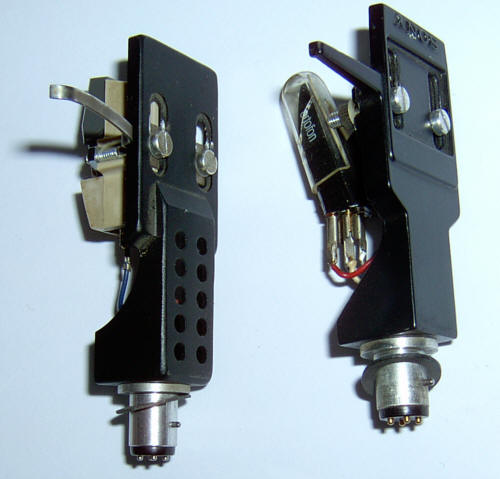

Die mitgelieferte ORTOFON Headshell (links) bei dieser kann man den Überhang nicht justieren ! |
||||||
|
Wer ein anderes System, als das mitgelieferte Sytem, montieren will, muss sich auch gleich eine SME-Headshell mit Langlöchern zu besorgen. (rechts)
Bei den Geräten ab ca. Baujahr 79 war dann eine geänderte Hedshell (links) Lieferumfang. (Das original Systen wurde jedoch durch eine zentrale Schraube gehalten.) |
 |
||||||
 |
|||||||

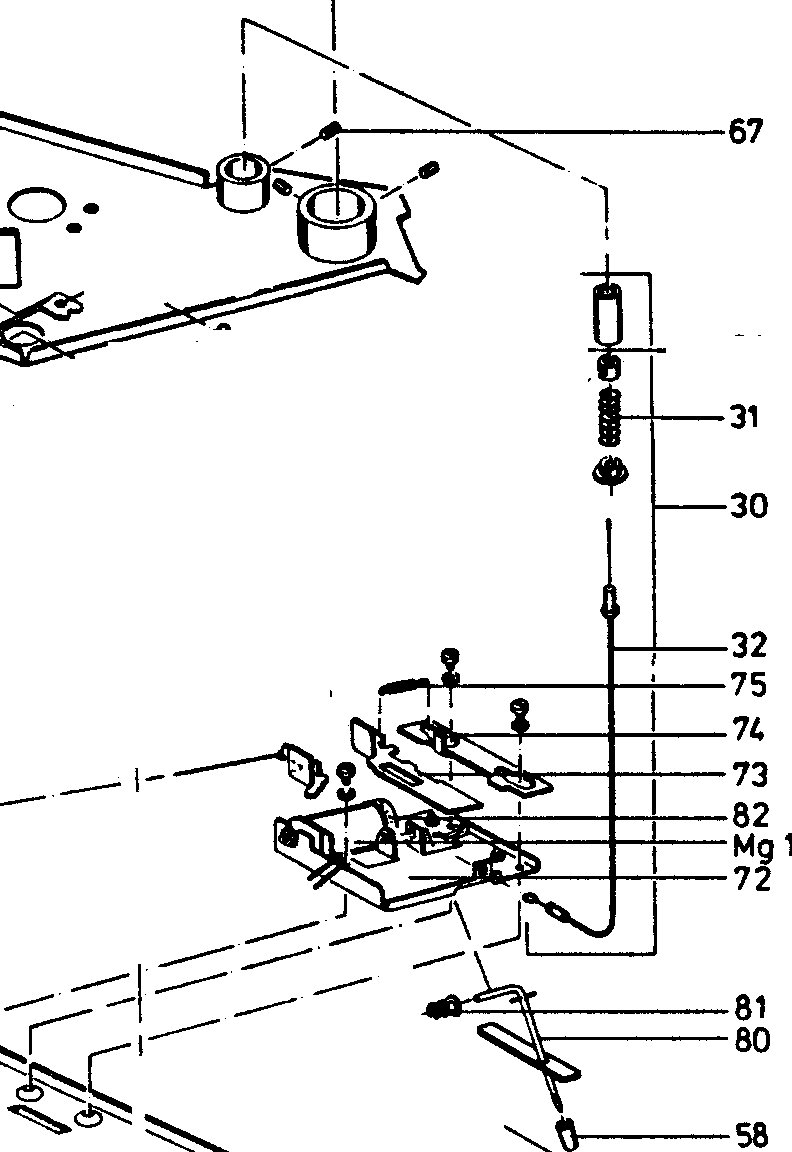

Bei den Plattenspielern S500 und S600 betrifft dies dann zwar nur den Hebel des Tonarmlifts, dieser rastet dann nicht mehr in der Stellung "unten" ein bzw löst am Ende der Platte nicht mehr aus.
Hier hilft nur die Mechanik unter dem Hebel auseinander zu nehmen, mit Alkohol gründlich säubern, neu schmieren und wieder zusammen bauen.
Ein Problem aller Telefunken Geräte aus den 70er Jahren:
Das damals von Telefunken verwendete Schmiermittel!
Es verharzt - und verklebt dann, anstatt zu schmieren....

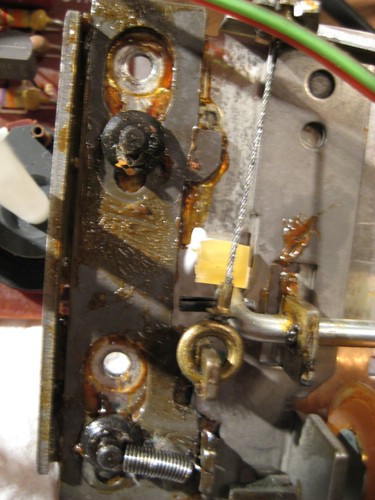

So sieht die verklebt Lifthaltemechanik aus.

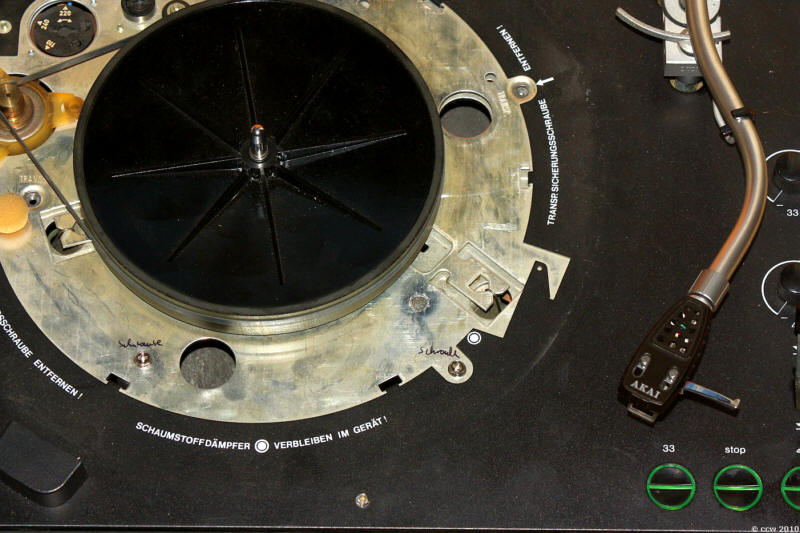

Wenn man den Plattenteller abnimmt.
Die Schaumstoffstopfen dienen zur zusätzlichen Bedämpfung des Subchassis gegen Erschürtterungen von außen, sind aber nicht zwingend erforderlich. Auf dem Bild fehlt der mittlere schon. Den hinteren und den linken habe ich auch noch entfernt. [aus Altersgründen / das Subchassis ist jetzt freischwingend und das stört nur wenn der Dreher nicht ausreichend vom Boden entkoppelt ist.]
Es S 600 geben bei denen der Federweg des Subchassis durch Kabelbinder begrenzt wird. Diese Kabelbinder sind immer klanglich kontraproduktiv und sollten in jedem Fall aus dem Gerät ausgebaut werden.

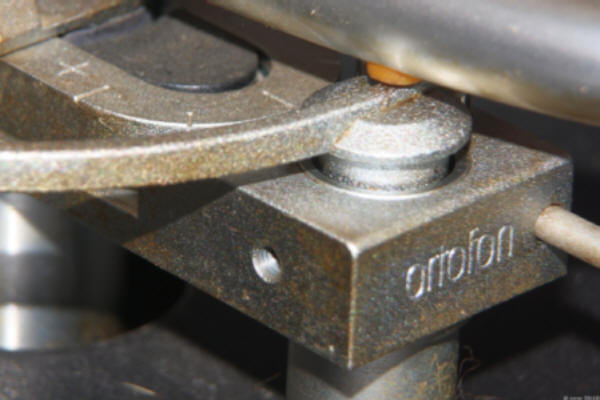

Inbusschraube zur Höheneinstellung
|
