ReVox A77 - Umbau

Zweiter Schritt:
A77 demontieren, aus Gehäuse ausbauen, sodass da Chassis frei zugänglich ist.
Obere Abdeckung durch Ausschrauben der Beiden Schrauben unter der Abdeckung
und dann durch vorsichtiges nach vorne Abziehen entfernen.

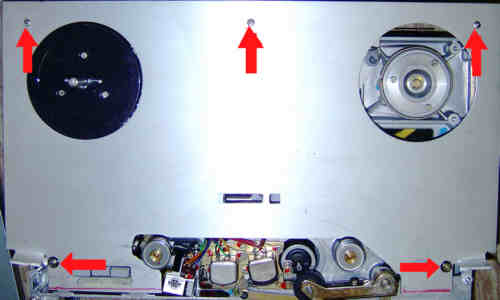

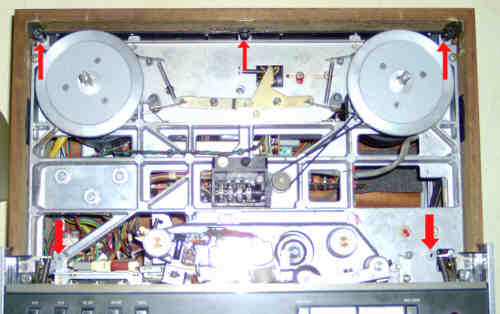

Die Pfeile markieren die zu ändernden Stellen.

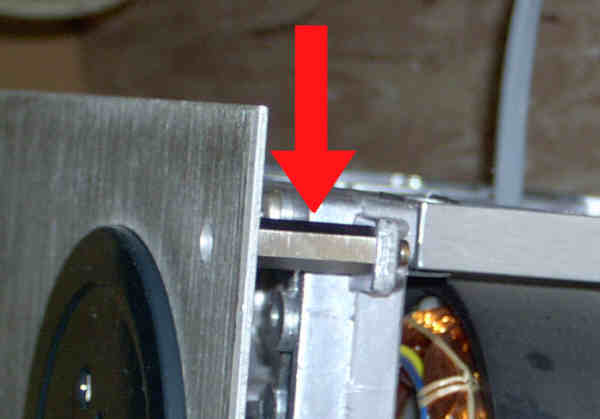

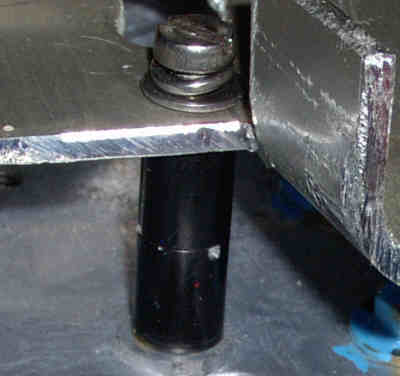

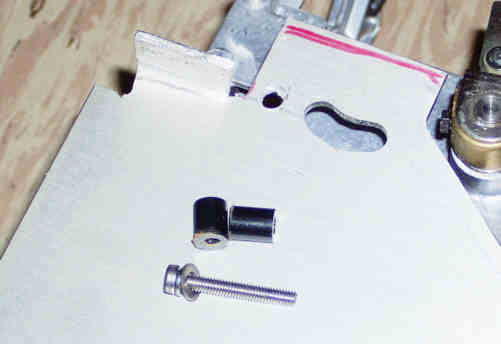

Die oberen "Snapin" Halter müssen durch die entsprechende Schraubbolzen ersetzt werden.

Diese werden am Chassis von hinten mit kleinen Schrauben angeschraubt.

(Bilder unten)

ReVox A 77 Umbau


	Erster Schritt:

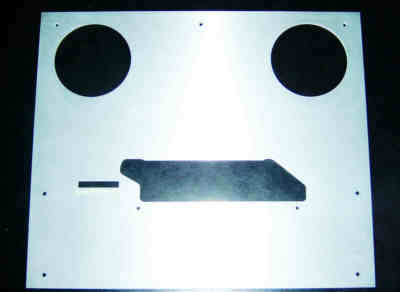

					Abdeckung einer A88

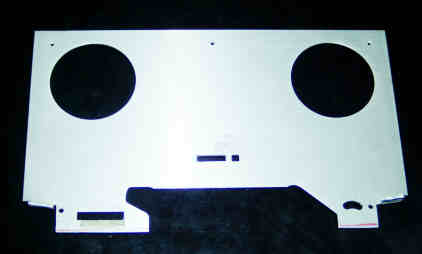

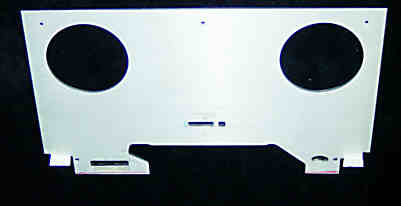

	Das Alublech der A88 deckt den Bedienteil der A77 ab und muss also entsprechend abgeschnitten werden. Die Auschnitte für den Andruckhebel rechts unten und das Zählwerk müssen in das Alu eingearbeitet werden Und die zwei Löcher für die Schrauben unten müssen gebohrt werden.
