Cyburgs needle diy

	Cyburgs Needle Bauanleitung
	Copyright © Berndt Burghard "cyburgs".

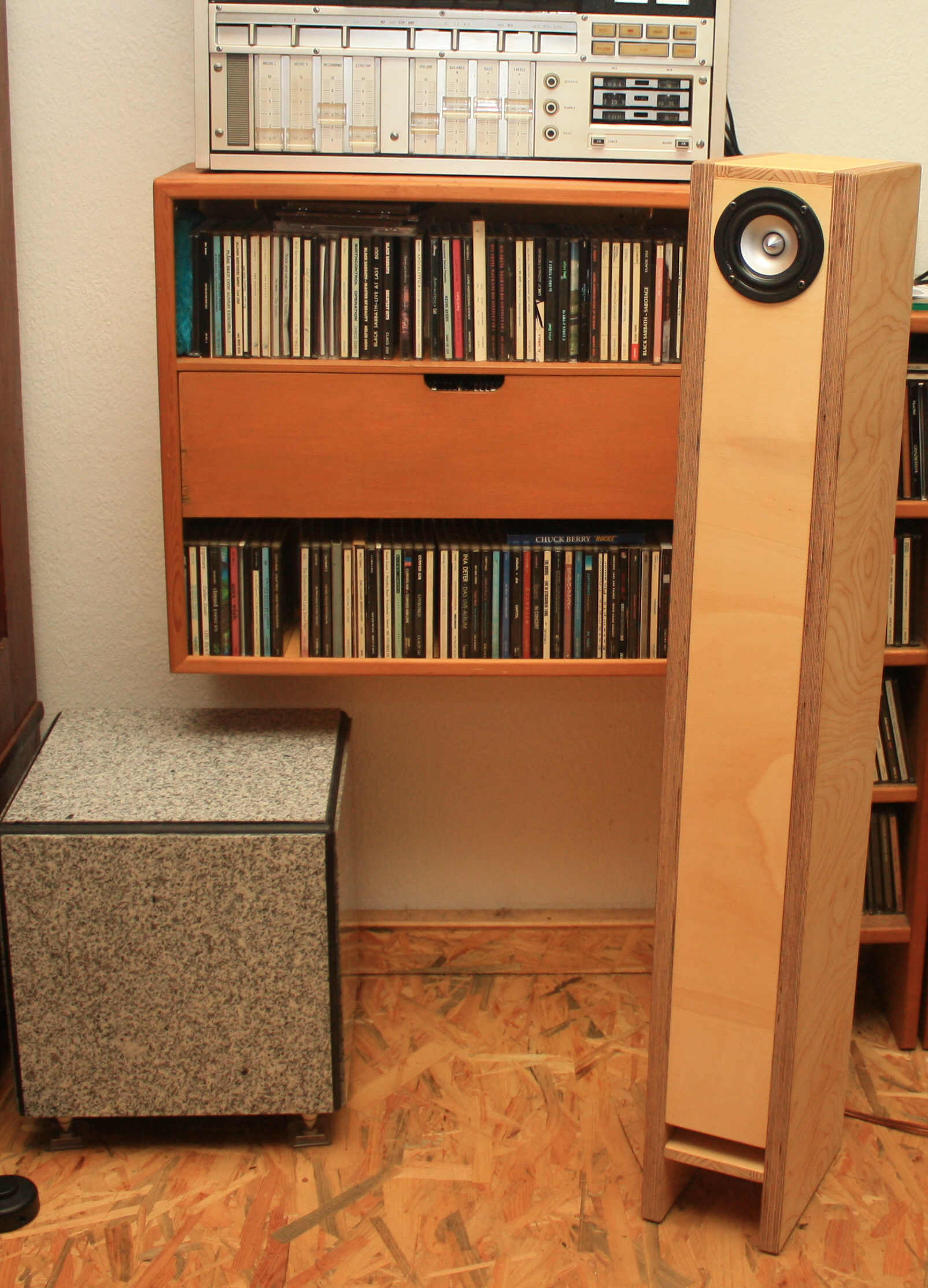

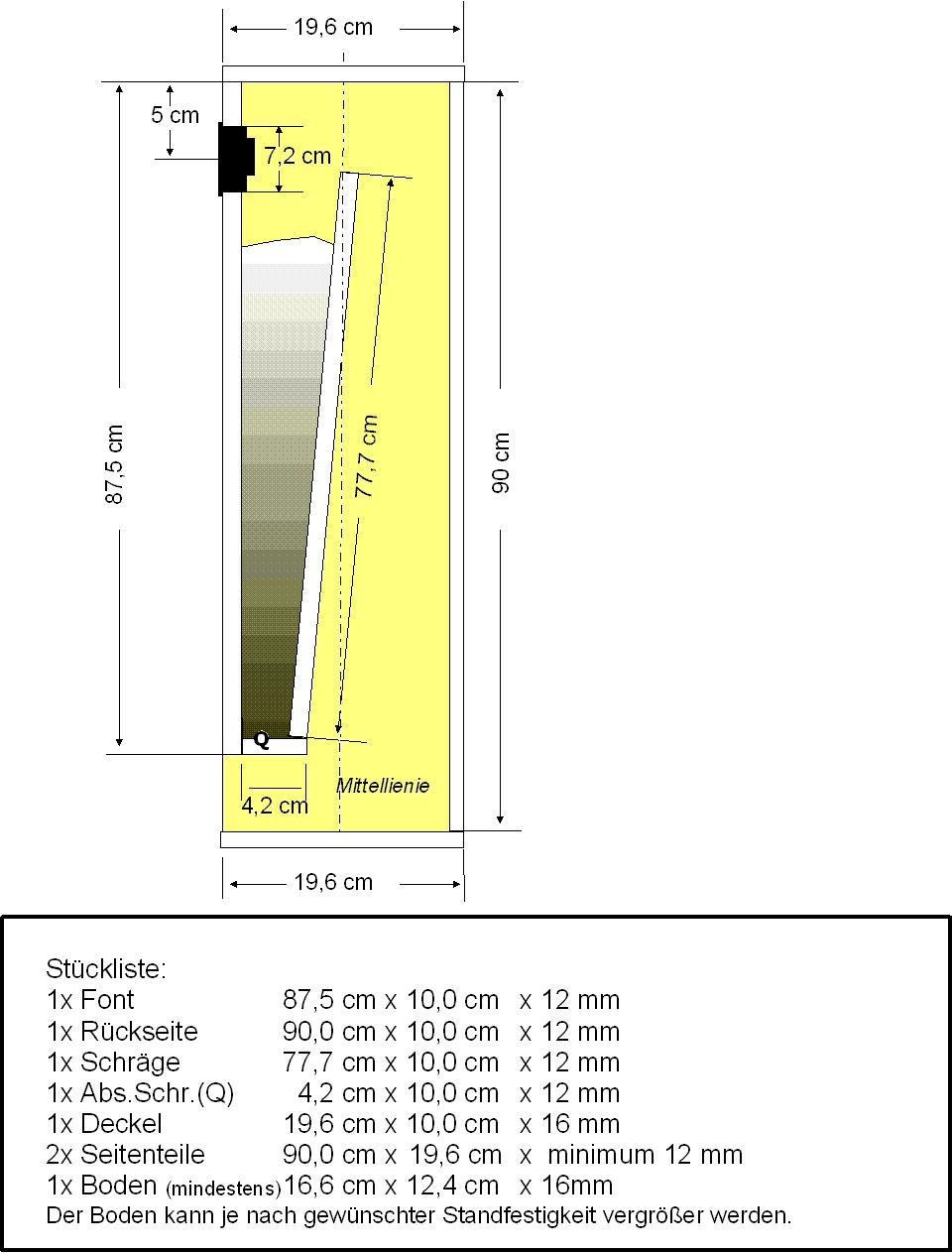

	Stückliste (Holz) 1 x Box • 1x Front 875 x 100 x 12 mm • 1x Rückseite 900 x 100 x 12 mm • 1x Schräge Innen 777 x 100 x 12 mm • 1x Abschluss der Schräge unten 42 x 100 x 12 mm • 1x Oberer Deckel 196 x 100 x 12 mm • 2x Seitenteile 900 x 196 x 12 (oder dicker) Bei mir sind die Seiten 1100 mm hoch • 1x Unterer Deckel oder Bodenplatte Deckel wenn die Seitenteile länger sind: 196 x 100 x 12 mm bzw. Bodenplatte dann gerne auch größer und dicker um mehr Standfestigkeit zu bekommen.

	Lautsprecher : 1x Breitbandlautsprecher • Tangbang W3-871 • oder Visaton FRS 8
	Sperrfilter f. Tangband: • 6,8 uF MKP-Kondensator • 0,56 mH Luftspule mit 0,7 mm Durchmesser • 6,8 Ohm MOX10-Widerstand (blau-grau-gold)
					Klick auf das Bild Vergrößert dieses
	Bauanleitung:

	1.Bauabschnitt	Zuschnitt	Holz nach Plan zurecht schneiden (lassen). Löcher für Lautsprecher und die Anschlussterminals aussägen.

	2.Bauabschnitt	1/2 Box bauen (mit Innenleben)	folgende Teile • die Vorderseite an der der Lautsprecher montiert werden soll, • der Deckel (wenn man diesen nicht aufschrauben will), • das Innenteil, • das kleine Stück unterer Abschluss des Innenteils, • und die Rückwand

			Nur auf eine (1) der Seitenwände leimen. Das andere , zweite (2) Seitenteil wird erst später verleimt.
			Dabei spielt ein paar Millimeter im Inneren keine Rolle, Hauptsache der "Horn"-Gang ist halbwegs dicht ist, und er muss Luftdicht und somit auch weitgehend Schalldicht abschliesen.
			Bei der Verwendung von Holzleim sollte man nicht zu sparsam sein! Evtl hervor quellenden überschüssigen Holzleim auf den später sichtbaren Kanten muss man sofort mit einem feuchten Schwamm wegwischen.
			Fixieren (beschweren / andrücken) und am besten über die Nacht trocknen lassen

	3.Bauabschnitt	Verkabeln / Bedämpfen	Jetzt die interne Verkablung im Gehäuse verlegen vom Ausschnitt für das Lautssprecher Chassis zum Ausschnitt für das Anschlussterminal.
			Die im Bauplan vorgesehene Bedämpfung in den geschlossenen Teil der Transmissionline einbringen.

	4.Bauabschnitt	zweite Seitenwand	Jetzt die 2. Seitenwand mit reichlich Leim, vor allem auch auf den Innenteilen, aufkleben.
			Fixieren (beschweren / andrücken) und am besten über die Nacht trocknen lassen.

	5.Bauabschnitt	Boden	Jetzt die Box auf den Boden leimen

	6.Bauabschnitt	Oberflächenfinish	Damit wäre das Gehäuse fertig und man kann sich an die "Optik" machen.
			Erst grob (90er) und dann fein mit 320er Schleifpapier das Holz komplett abschleifen.
			Danach grundieren, lackieren oder lasieren oder wachsen, je nach Designwünschen.

	7.Bauabschnitt	Einbau der Lautsprecherchassis	Jetzt das Lautsprecherchassis , den Sperrkreis und das Anschlussterminal verdrahten und danach einbauen (anschrauben). Dichtungen nicht vergessen.

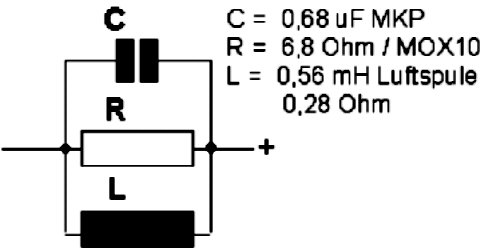

	7. a optional der Sperrkreis für den Tang Band Lautsprecher
				Bei Bestückung mit dem Tangband wird ein zusätzlicher Sperrkreis benötigt um die Eigenresonaz der Chassis zubedämpfen.

				- 6,8 uF MKP-Kondensator - 0,56 mH Luftspule mit 0,7 mm Durchmesser - 6,8 Ohm MOX10-Widerstand (blau-grau-gold)

				Der Sperrkreis wird in die Plusleitung zum Lautsprecher eingeschleift.


		Die Bauteile habe ich einfach auf die Spule gelegt, dann alle Zuleitungen verdrillt, verlötet und das ganze mit Heißkleber verklebt. So reduzieren sich parasitäre Widerstände.
		Das „Päckchen" habe ich in der Plus Leitung zum Lautsprecher verlötet und mit Heißkleber auf die Rückseite des Anschlussterminals geklebt.

	ACHTUNG:	Die Spule darf man ja nicht mit einer Schraube anschrauben, da diese Schraube dann wie ein Eisenkern in der Spule wirken würde und sich so der Induktionswert und die Linearität erheblich verändern würden.



Letzter Schritt: anschließen und geniesen!
